Quelle est la structure à cinq couches d’un tuyau composite multicouche ?

Un tuyau composite multicouche, souvent appelé tuyau PEX-AL-PEX, est un produit d'ingénierie sophistiqué qui combine les meilleures propriétés du plastique et du métal en une solution de tuyauterie unique et hautes performances. La structure à cinq couches est la clé de ses performances supérieures, et comprendre la fonction de chaque couche est essentiel pour les ingénieurs en plomberie, les entrepreneurs et les gestionnaires d'installations. Les cinq couches sont constituées de : une couche interne en polyéthylène (PEX), une première couche adhésive, un noyau central en aluminium, une deuxième couche adhésive et une couche externe en polyéthylène (PEX). Cette construction symétrique confère au tuyau une résistance, une flexibilité, une résistance à la corrosion et une stabilité thermique exceptionnelles. Chez Ningbo Sunplast Pipe Co., Ltd., notre usine fabrique des tuyaux à cinq couchesTuyau multicouchedepuis plus de 18 ans, et nous avons affiné les matériaux et les processus pour obtenir une adhérence optimale des couches, une cohérence dimensionnelle et une fiabilité à long terme.

La structure à cinq couches n’est pas arbitraire ; chaque couche est soigneusement sélectionnée et positionnée pour répondre à des exigences techniques spécifiques. Les couches PEX intérieures et extérieures offrent une résistance chimique, un faible frottement et une protection contre la corrosion. Le noyau en aluminium offre une barrière absolue à l'oxygène, une stabilité dimensionnelle et une résistance structurelle. Les deux couches adhésives sont essentielles pour lier les couches de plastique et de métal, garantissant que le tuyau se comporte comme un composite unifié dans toutes les conditions de fonctionnement. Cette combinaison donne un tuyau présentant un coefficient de dilatation thermique inférieur à celui des tuyaux en plastique pur, une perméabilité à l'oxygène proche de zéro et une pression d'éclatement qui rivalise avec celle des tuyaux métalliques. Dans ce guide complet, nous analyserons les propriétés matérielles, les techniques de fabrication et les contributions aux performances de chaque couche. Nous fournirons également des spécifications techniques détaillées, des paramètres de contrôle qualité et des exemples d'applications réelles issus de la vaste expérience sur le terrain de notre usine.

Table des matières

• 1. Quelle est la fonction des couches PEX intérieure et extérieure ?
• 2. Comment le noyau en aluminium améliore-t-il les performances du tuyau ?
• 3. Quel est le rôle des deux couches adhésives dans la structure à cinq couches ?
• 4. Quelles sont les principales spécifications techniques de notre tuyau multicouche ?
• Foire aux questions (FAQ)
• Conclusion et consultation sur les produits

Quelle est la fonction des couches PEX intérieure et extérieure ?

Les couches intérieures et extérieures d'un tuyau multicouche à cinq couches sont fabriquées à partir de polyéthylène réticulé (PEX), un polymère haute performance chimiquement réticulé pour améliorer ses propriétés thermiques et mécaniques. La couche interne est en contact direct avec le fluide transporté, elle doit donc être inerte, lisse et résistante aux attaques chimiques. La couche externe agit comme un bouclier protecteur contre les dommages mécaniques, les rayons UV et les produits chimiques environnementaux. Les deux couches contribuent à la flexibilité du tuyau, lui permettant d'être plié et contourné les obstacles sans se fissurer. ÀTuyau Cie., Ltd de Ningbo Sunplast., nous utilisons une qualité supérieure de PEX-B (silane réticulé) pour notre tuyau multicouche, qui offre une résistance supérieure au chlore, aux chloramines et à l'eau à haute température, garantissant une longue durée de vie dans les applications exigeantes.

Fonctions et propriétés clés des couches PEX de notre tuyau multicouche :

• Résistance chimique :Le PEX résiste à un large éventail de produits chimiques, notamment les acides, les alcalis et les sels que l'on trouve couramment dans l'eau potable et les fluides industriels. Il ne rouille pas, ne s'entartre pas et ne se corrode pas, garantissant une qualité et un débit d'eau constants.
• Surface intérieure à faible friction :La couche interne PEX présente une surface lisse avec une rugosité inférieure à 0,4 micromètre, ce qui minimise les chutes de pression et empêche l'accumulation de dépôts ou de biofilm. Cela améliore l’efficacité hydraulique et réduit les coûts de pompage.
• Stabilité thermique :Nos couches PEX peuvent résister à des températures de fonctionnement continu allant jusqu'à 95 °C et à des pics à court terme de 110 °C, ce qui les rend adaptées aussi bien aux systèmes d'alimentation en eau chaude qu'aux systèmes de chauffage.
• Flexibilité et maniabilité :Les couches PEX offrent au tuyau la flexibilité nécessaire pour être plié jusqu'à un rayon minimum de 5 fois le diamètre du tuyau (à l'aide d'un ressort de flexion), ce qui réduit le nombre de raccords requis et simplifie l'installation dans des espaces restreints.
• Protection UV :La couche externe PEX est formulée avec du noir de carbone et des stabilisants UV pour résister à la dégradation due à l'exposition au soleil, permettant au tuyau d'être stocké à l'extérieur pendant de longues périodes sans détérioration.

Les performances des couches PEX sont validées par une série de tests rigoureux dans notre usine. Nous effectuons des tests de pression hydrostatique à long terme (conformément à la norme ISO 1167) pour vérifier que les couches PEX conservent leur intégrité sous une pression et une température soutenues. Nous effectuons également des tests de vieillissement accéléré en eau chlorée (4 ppm de chlore, 90°C) pour simuler 50 ans de durée de vie. Nos résultats montrent systématiquement que nos couches PEX conservent plus de 85 % de leur résistance à la traction d'origine après 10 000 heures d'exposition, confirmant ainsi leur durabilité exceptionnelle. Cette fiabilité est la raison pour laquelle nos tuyaux multicouches sont utilisés dans des applications critiques telles que l'approvisionnement en eau des hôpitaux, le chauffage urbain et les plates-formes pétrolières offshore.

De plus, la couche intérieure PEX est fabriquée à partir de matériaux de qualité alimentaire conformes aux normes NSF 61, WRAS et DVGW W270 pour le contact avec l'eau potable. Cela garantit que le tuyau ne libère pas de substances nocives dans l'eau, ce qui le rend sans danger pour les systèmes d'eau potable résidentiels et commerciaux. Notre usine de Sunplast effectue un test d'extraction complet sur chaque lot de résine PEX pour vérifier sa conformité aux normes mondiales les plus strictes. Avec les couches PEX intérieures et extérieures offrant résistance chimique, flexibilité et protection, la structure à cinq couches établit une base solide pour la performance globale du tuyau.

Comment le noyau en aluminium améliore-t-il les performances du tuyau ?

Au cœur du tuyau multicouche à cinq couches se trouve le noyau en aluminium, un tube en aluminium continu et soudé qui confère au tuyau sa rigidité distinctive, sa barrière à l'oxygène et sa stabilité thermique. Le noyau en aluminium est généralement fabriqué à partir d'un alliage 1100 ou 3003, qui offre un bon équilibre entre résistance, résistance à la corrosion et formabilité. Il est fabriqué en laminant une bande d'aluminium pour en faire un tube, puis en soudant le joint longitudinal à l'aide d'un procédé de soudage par induction à haute fréquence. Il en résulte une barrière sans soudure et étanche aux gaz, essentielle à la performance des tuyaux dans les systèmes de chauffage et d'eau. Le noyau en aluminium est également responsable de la capacité du tuyau à conserver sa forme lorsqu'il est plié, car il conserve une déformation permanente (retour élastique) qui permet au tuyau d'être acheminé sans serrage constant.

Fonctions et propriétés clés du noyau en aluminium de notre tuyau multicouche :

• Barrière absolue à l’oxygène :La couche d'aluminium est imperméable à l'oxygène, avec un taux de diffusion d'oxygène inférieur à 0,02 mg/(m²·jour), ce qui est bien inférieur aux exigences de la norme DIN 4726. Cela empêche l'oxygène de pénétrer dans l'eau dans les systèmes en boucle fermée, éliminant ainsi la principale cause de corrosion des radiateurs, des pompes et des chaudières en acier.
• Stabilité dimensionnelle :Le noyau en aluminium limite la dilatation thermique des couches PEX, donnant au tuyau multicouche un coefficient de dilatation thermique d'environ 0,025 mm/m°C, contre 0,15 mm/m°C pour le PEX standard. Cela élimine le besoin de boucles d'expansion dans la plupart des installations et empêche le tuyau de s'affaisser ou de se déformer sous l'effet des changements de température.
• Résistance structurelle :L'âme en aluminium augmente la pression d'éclatement du tuyau et sa résistance à l'écrasement ou aux chocs. Notre tuyau multicouche a une pression d'éclatement allant jusqu'à 80 bars (pour un tuyau de 16 x 2 mm), ce qui est nettement plus élevé que les tuyaux uniquement en PEX et comparable au cuivre.
• Rétention de forme :Lorsque le tuyau multicouche est plié, le noyau en aluminium subit une déformation plastique, permettant au tuyau de conserver sa forme sans rebondir. Cela simplifie l'installation, car le tuyau peut être formé pour suivre le chemin requis, puis fixé avec un serrage minimal.
• Dissipation thermique dans le chauffage par le sol :Le noyau en aluminium agit comme un dissipateur de chaleur, distribuant la chaleur de l'eau chaude plus uniformément sur la surface du sol, réduisant ainsi les gradients de température et améliorant l'efficacité du système.

Le noyau en aluminium est fabriqué à l'aide d'un procédé de soudage exclusif qui garantit une couture continue et sans défaut. Notre usine effectue un test 100 % non destructif du joint soudé à l'aide de tests par courants de Foucault, vérifiant que le joint ne présente aucune fissure ou vide susceptible de compromettre la barrière à l'oxygène. Nous effectuons également un test d'éclatement sur des échantillons aléatoires pour confirmer que le noyau en aluminium peut résister à au moins 2,5 fois la pression de service nominale. Ce contrôle de qualité rigoureux garantit que le noyau en aluminium de chaque tuyau multicouche fonctionne de manière fiable pendant la durée de vie prévue du produit, soit 50 ans.

Un exemple pratique d'un système de chauffage urbain en Scandinavie illustre le rôle essentiel du noyau en aluminium. Le système utilise notre canalisation multicouche pour transporter de l'eau chaude à 90°C sur un réseau de 2 km. La barrière à l'oxygène fournie par le noyau en aluminium a empêché toute corrosion des composants du tuyau en acier, et la faible dilatation thermique a permis au tuyau d'être posé directement dans le béton sans joints de dilatation. Le système est opérationnel depuis 12 ans sans aucune défaillance liée aux canalisations, démontrant la valeur à long terme du noyau en aluminium. Chez Ningbo Sunplast Pipe Co., Ltd., nous surveillons en permanence les performances de nos noyaux en aluminium grâce à des tests de vieillissement à long terme, garantissant qu'ils conservent leurs propriétés barrières et leur résistance mécanique pendant des décennies de service.

Quel est le rôle des deux couches adhésives dans la structure à cinq couches ?

Les deux couches adhésives d'un tuyau multicouche à cinq couches sont souvent négligées, mais elles sont absolument essentielles à l'intégrité et aux performances du tuyau. Positionnées entre la couche interne de PEX et le noyau en aluminium, et entre le noyau en aluminium et la couche externe de PEX, ces couches adhésives créent une liaison chimique permanente qui garantit que le tuyau agit comme un composite unique et unifié. Sans ces couches adhésives, le PEX et l'aluminium se sépareraient sous l'effet des contraintes, des cycles de température ou de pression, conduisant à un délaminage qui compromettrait la barrière à l'oxygène et la résistance structurelle. Les couches adhésives sont généralement constituées d'un polyéthylène greffé à l'anhydride maléique spécialement formulé, capable de se lier à la fois au PEX non polaire et à la surface polaire de l'oxyde d'aluminium. Notre usine de Ningbo Sunplast Pipe Co., Ltd. a développé une formulation adhésive exclusive qui offre une force d'adhésion et une résistance exceptionnelles à l'hydrolyse et à la dégradation thermique.

Fonctions et propriétés clés des couches adhésives de notre tuyau multicouche :

• Liaison chimique :Les couches adhésives créent une liaison covalente entre les couches PEX et le noyau en aluminium, empêchant la séparation même lorsque le tuyau est soumis à des vibrations, à une flexion ou à des cycles thermiques. La force d'adhésion est testée à l'aide d'un test de pelage, au cours duquel une bande de 10 mm de large est pelée à un angle de 90 degrés ; nos couches adhésives atteignent systématiquement une résistance au pelage supérieure à 3 N/mm, ce qui dépasse la norme industrielle de 2,5 N/mm.
• Répartition des contraintes :Les couches adhésives agissent comme une interface de soulagement des contraintes, distribuant les contraintes qui seraient autrement concentrées à l'interface PEX-aluminium. Cela réduit le risque de microfissuration dans le noyau en aluminium ou dans les couches PEX, améliorant ainsi la résistance globale à la fatigue du tuyau.
• Résistance à l'hydrolyse :Notre formulation adhésive est conçue pour résister à l’hydrolyse, même dans des conditions d’eau chaude jusqu’à 95°C. Des tests de vieillissement accéléré montrent que la force d'adhérence reste supérieure à 90 % de sa valeur initiale après 5 000 heures d'immersion dans l'eau à 95°C, démontrant sa fiabilité à long terme.
• Stabilité thermique :Les couches adhésives conservent leurs propriétés de liaison sur une large plage de températures, de -40°C à 110°C, garantissant que le tuyau reste une unité structurelle unique dans toutes les conditions de fonctionnement.
• Compatibilité de traitement :L'adhésif est appliqué sous forme de film fondu pendant le processus de coextrusion, garantissant qu'il forme une couche uniforme et sans vide entre le PEX et l'aluminium. Notre usine utilise une ligne de coextrusion multicouche qui applique les couches adhésives à des épaisseurs précises, généralement comprises entre 0,1 et 0,15 mm, pour garantir une adhérence optimale sans ajouter de poids ou de coût de matériau inutile.

Les performances des couches adhésives sont vérifiées grâce à un programme de tests complet dans notre usine. Nous effectuons un test de pelage à 90 degrés sur des bandes de 10 mm de large, mesurant la force nécessaire pour séparer le PEX de l'aluminium. Notre critère d'acceptation est une résistance minimale au pelage de 2,8 N/mm, et nous testons des échantillons de chaque équipe de production pour garantir la cohérence. Nous soumettons également le tuyau à un test de cyclage thermique, en cyclant la température de -20°C à 95°C pendant 500 cycles, puis en répétant le test de pelage. Nos résultats démontrent que les couches adhésives conservent leur force de liaison même après des cycles thermiques extrêmes, confirmant que notre tuyau multicouche restera entièrement lié tout au long de sa durée de vie.

L’expérience sur le terrain valide en outre l’importance des couches adhésives. Dans une application impliquant un système de plancher chauffant dans un bâtiment commercial, les couches adhésives de notre tuyau multicouche ont garanti que le tuyau conservait son intégrité de barrière à l'oxygène même après 10 ans de cycle thermique. Le propriétaire du bâtiment n'a signalé aucun problème de corrosion dans les pompes et les vannes du système, qui étaient protégées par la barrière à l'oxygène. Ce cas met en évidence que les couches adhésives ne sont pas de simples composants passifs ; ils contribuent activement à la durabilité et à la fiabilité globales de la canalisation. Chez Ningbo Sunplast Pipe Co., Ltd., nous continuons d'innover dans la technologie des adhésifs, en développant de nouvelles formulations qui améliorent la vitesse de liaison et réduisent le temps de durcissement, améliorant ainsi encore la qualité et la cohérence de nos tuyaux multicouches.

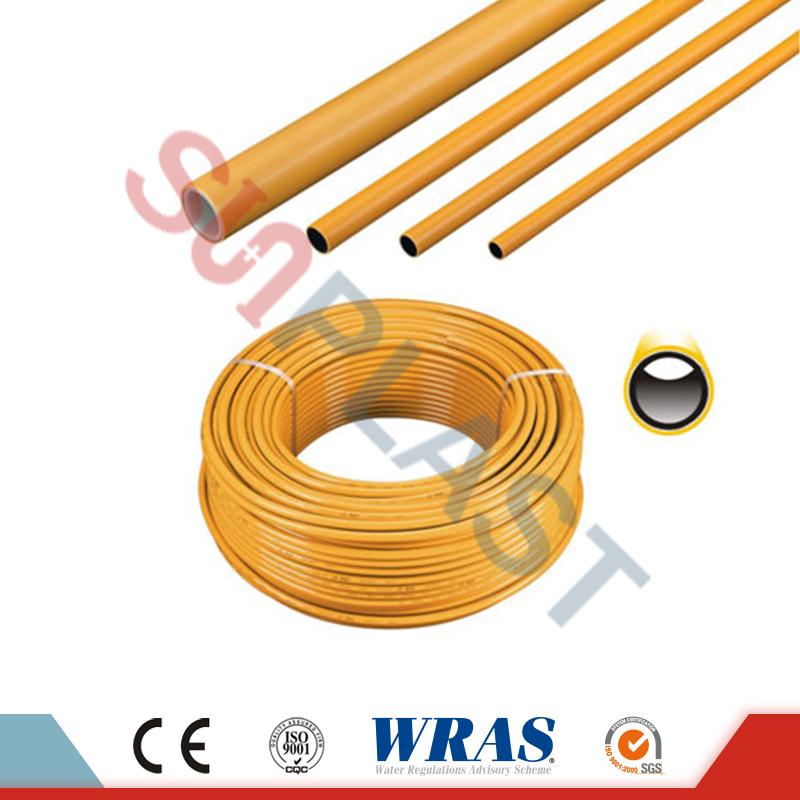

Quelles sont les principales spécifications techniques de notre tuyau multicouche ?

Tuyau Cie., Ltd de Ningbo Sunplast. fabrique une gamme complète de tuyaux multicouches à cinq couches pour diverses applications de plomberie, de chauffage et de refroidissement. Notre gamme de produits comprend des tailles allant de 16 mm à 75 mm de diamètre extérieur, avec des pressions nominales de PN10 à PN25. Tous nos produits de tuyaux multicouches sont fabriqués conformément aux normes ISO 9001, ISO 14001 et répondent aux exigences des normes DIN 16836, ASTM F1282 et GB/T 19473. Le tableau ci-dessous résume les principales spécifications techniques de nos tailles de tuyaux multicouches les plus populaires, qui sont utilisées dans les projets résidentiels, commerciaux et industriels du monde entier. Notre usine peut également produire des dimensions de tuyaux et des longueurs de bobines personnalisées pour répondre aux exigences spécifiques du projet.

En plus des tailles standards, notre usine propose une série haute pression (PN25) avec des parois plus épaisses pour les applications industrielles et les immeubles de grande hauteur. Nous proposons également un tuyau multicouche dédié au chauffage par le sol, doté d'une épaisseur d'aluminium réduite pour une flexibilité accrue. Tous nos produits de tuyaux multicouches sont testés pour la résistance au pelage (adhérence entre les couches) et la pression d'éclatement hydraulique dans notre laboratoire interne. Nous offrons une garantie de 50 ans sur nos tuyaux multicouches lorsqu'ils sont installés conformément à nos directives et utilisés dans les limites de température et de pression spécifiées.

Notre processus de contrôle qualité comprend une inspection à 100 % du joint soudé en aluminium à l'aide d'une détection de défauts par ultrasons et un test d'étincelle à haute tension sur le tuyau pour détecter les trous d'épingle dans le revêtement. Chaque bobine de tuyau multicouche est marquée d'un numéro de lot unique, permettant une traçabilité complète depuis les matières premières jusqu'au produit fini. Notre usine de Ningbo Sunplast Pipe Co., Ltd. propose également des options de couleurs personnalisées (rayures blanches, grises ou rouges/bleues) pour une identification facile des conduites d'eau chaude et froide. Grâce à notre stock étendu et à notre capacité de fabrication flexible, nous pouvons livrer des tuyaux multicouches n'importe où dans un délai de 2 à 4 semaines. Nous fournissons également une assistance technique complète, comprenant des calculs hydrauliques, des analyses d’expansion et une formation à l’installation.

Foire aux questions (FAQ)

Question 1 : Pourquoi une structure à cinq couches est-elle meilleure qu'une structure à trois couches pour les tuyaux multicouches ?

Réponse : Une structure à cinq couches offre une adhérence et une durabilité supérieures par rapport à une structure à trois couches. Dans un tuyau à trois couches, la couche PEX est directement liée au noyau en aluminium sans couches adhésives dédiées, ce qui peut entraîner un délaminage au fil du temps, notamment sous l'effet des cycles thermiques et des fluctuations de pression. Les deux couches adhésives de notre tuyau multicouche à cinq couches créent une liaison chimique plus forte et plus résistante à l'hydrolyse, garantissant que le tuyau conserve son intégrité structurelle et sa barrière à l'oxygène pendant toute sa durée de vie. C'est pourquoi les tuyaux à cinq couches sont le choix privilégié pour les applications exigeantes de chauffage et de plomberie.

Question 2 : L’âme en aluminium d’un tuyau à cinq couches peut-elle se corroder avec le temps ?

Réponse : Le noyau en aluminium de notre tuyau multicouche est entièrement encapsulé par les couches PEX intérieure et extérieure, qui sont liées par des couches adhésives. Cela signifie que l’aluminium n’entre jamais en contact avec l’eau ou l’air et ne peut donc pas se corroder. Même en cas de coupe du tuyau, le bord en aluminium exposé est rapidement scellé par le fluage des couches PEX, qui est une propriété d'auto-réparation du matériau. Notre usine a testé cette capacité d'auto-guérison et a confirmé que la barrière à l'oxygène est restaurée dans les 24 heures à température ambiante. En conséquence, le noyau en aluminium reste exempt de corrosion pendant toute la durée de vie du tuyau.

Question 3 : Comment la structure à cinq couches affecte-t-elle la conductivité thermique et la perte de chaleur du tuyau ?

Réponse : La structure à cinq couches, avec son noyau en aluminium, réduit la conductivité thermique par rapport aux tuyaux en cuivre pur. Le noyau en aluminium a une conductivité thermique d'environ 200 W/(m·K), ce qui est nettement inférieur à celui du cuivre (385 W/(m·K)). Cependant, les couches PEX ont une conductivité beaucoup plus faible (0,35 W/(m·K)), de sorte que la conductivité thermique effective globale du tuyau multicouche est bien inférieure à celle du cuivre. Cela se traduit par une perte de chaleur jusqu'à 40 % inférieure dans les systèmes d'eau chaude, améliorant ainsi l'efficacité énergétique. Dans le chauffage par le sol, le noyau en aluminium répartit la chaleur uniformément, réduisant ainsi les gradients de température et améliorant l'efficacité du système. Notre usine fournit des données détaillées sur les performances thermiques pour aider les ingénieurs à optimiser la conception du système.

Question 4 : Les tuyaux à cinq couches peuvent-ils être utilisés avec tous les types de raccords et de systèmes de connexion ?

Réponse : Oui, les tuyaux multicouches à cinq couches sont compatibles avec une large gamme de systèmes de connexion, notamment les raccords à sertir, les raccords à compression et les raccords à emboîtement. Cependant, il est essentiel d'utiliser des raccords spécialement conçus pour les tuyaux composites multicouches, car ils s'adaptent au diamètre extérieur du tuyau et assurent une bonne étanchéité. Notre usine recommande d'utiliser des raccords à sertir avec des joints toriques pour les connexions les plus fiables et les plus étanches. Nous proposons une gamme complète de raccords compatibles et fournissons des directives d'installation détaillées. Pour de meilleurs résultats, suivez toujours les instructions du fabricant du raccord et utilisez les outils appropriés pour couper, ébavurer et presser.

Question 5 : Quelles certifications Ningbo Sunplast Pipe Co., Ltd. détient-elle pour son tuyau multicouche à cinq couches ?

Réponse : Nos produits de tuyaux multicouches à cinq couches sont certifiés selon plusieurs normes internationales : ISO 9001 (gestion de la qualité), ISO 14001 (gestion environnementale), DIN 16836, ASTM F1282, GB/T 19473 et WRAS (système consultatif sur la réglementation de l'eau) pour le marché britannique. Nous détenons également la certification KIWA pour les applications au gaz et l'agrément DVGW (association allemande du gaz et de l'eau) pour l'eau potable. De plus, notre usine est régulièrement auditée par SGS et TÜV Rheinland pour garantir la conformité aux dernières normes. Nous fournissons un ensemble complet de rapports de tests et de certificats tiers avec chaque expédition, garantissant ainsi une traçabilité complète et le respect des réglementations locales.

Conclusion : la structure à cinq couches offre des performances inégalées

La structure à cinq couches d'un tuyau composite multicouche témoigne de l'ingénierie moderne des matériaux. Chaque couche (le PEX interne, l'adhésif, le noyau en aluminium, l'adhésif et le PEX externe) joue un rôle spécifique et essentiel dans la fourniture des performances supérieures du tuyau. De la résistance chimique et de la flexibilité des couches PEX à la barrière à l'oxygène et à la stabilité dimensionnelle du noyau en aluminium, en passant par la force de liaison des couches adhésives, chaque composant est optimisé pour la fiabilité et la longévité. Chez Ningbo Sunplast Pipe Co., Ltd., notre usine a perfectionné la fabrication de tuyaux multicouches à cinq couches, garantissant que chaque tuyau répond aux normes de qualité et de performance les plus élevées. Notre vaste gamme de produits, notre contrôle qualité rigoureux et notre engagement envers l’innovation font de nous un partenaire de confiance pour les projets de plomberie de toutes tailles.
